全自动玻璃切割机生产线

HXL-TFT5Z-9585QGX

特点
对G4.5大板OLED玻璃进行切割的工艺； 对G4.5大板玻璃进行自动上料、A面切、翻转、B面切、皮带下料的工艺。
售前咨询: 182 9025 5699
售后咨询: 135 1024 0189
联系邮箱: denxianjin163@163.com
资料下载
产品介绍

设备概要

应用领域：对G4.5大板OLED玻璃进行切割的工艺；
设备概要：对G4.5大板玻璃进行自动上料、A面切、翻转、B面切、皮带下料的工艺。


结构布局及工艺流程

设备布局图

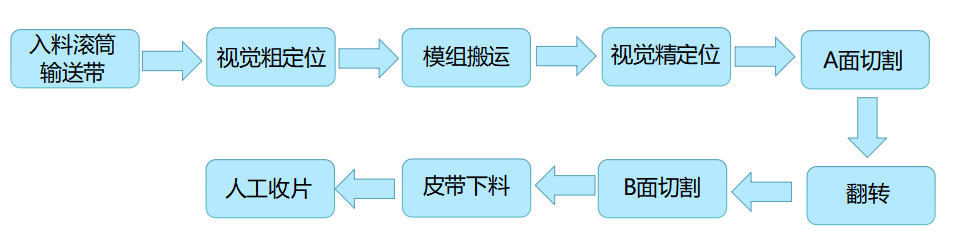

工艺流程



产品应用
应用领域
3C数码
车载显示
智能穿戴
太阳能
航天航空
医疗
电子纸
详细参数

主要性能

1、设备型号

HXL-TFT5Z-9585QGX全自动玻璃切割机生产线

2、产能

45排版 2000-2200PCS/HR

3、产品要求

1、单板厚度：≥0.2mm
2、大板尺寸：L925mm * W709mm; L925mm * W790mm

4、切割平台

1、平台尺寸：950 * 850mm
2、平台平整度：≤±30um
3、对位方式：视觉系统自动对位
4、平台移动方式：Y轴直线电机
5、移动速度：MAX 1000mm/s

5、刀头

驱动方式：直线电机
移动速度：MAX 800mm/s
刀头数量：5把

6、刀头Z轴移动

移动速度：MAX 50mm/s
检测方式：零点检测
切割起始点：起点可单独设定
切割精度：±30um

7、Camera轴

CCD装置位置：5刀头配备CCD
视野范围：CCD*5 130万像素
CCD光源：蓝光LED（亮度可调）

8、全景CCD拍照

1、相机像素：600万
2、视野大小：800*1000mm
3、使用位置：从PP BOX取料前全景CCD拍照

9、切割后搬运机构

A面切割后：使用吸板机构

10、精定位相机

1、相机像素：130万相机
2、使用位置：搬入切割机#1前、搬入切割机#2前,此相机先不安装，如果定位精度达不到，再进行安装

11、产品转型时间

更换新产品+调试时间：≤60min
更换已调校过的产品+调试时间：≤30min

12、外形尺寸

机器长度：12980mm 机器深度：3000 mm
机器高度：2200 mm （不包含三色灯的高度）

13、Pass Line

900-950mm

14、CDA

压力：0.5-0.7Mpa
气管：蓝色，直径φ12

15、Vacuum

抽真空速度500L/min
负压-50Kpa～-70Kpa（客户提供真空源）
气管：透明色，直径φ12

16、稼动率

≥95%

17、电源要求

三相380V 总功率15KW(仅供参考）

主要关键部件特征及产地

元器件名称

品牌

产地

伺服马达及驱动器

汇川

国产

步进马达及驱动器

雷赛

国产

PLC

汇川

国产

触摸屏

维伦

国产

传感器

松下/OMRON

日本

气动元件

SMC，亚德客

日本，台湾

视觉系统

WCD、MKC

苏州、深圳
